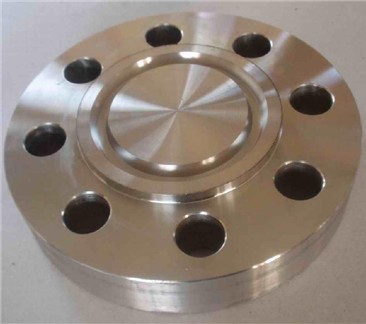

凹凸面法蘭
凹凸面法蘭，結構簡單，加工方便，裝卸容易，易于防腐襯里。
凹凸面法蘭幾種壓緊面型式的比較：
1、突面壓緊面：
特點：結構簡單，加工方便，裝卸容易，易于防腐襯里；
使用：壓緊面可以是平滑的，適用于PN小于等于2.5MPa的場合；帶溝槽的（2～4條、寬X深為0.8mmX0.4mm、截面為三角形周向溝槽），使墊片容易發(fā)生變形，并防止非金屬墊片被擠出，適應更廣；容器法蘭可用至6.4MPa，管法蘭甚至可用至25～42MPa，但隨著公稱壓力的提高，適應的公稱直徑相應減小。
2、凹凸壓緊面：安裝易于對中，有效防止墊片被擠出，但寬度較大，故需較大的螺栓預緊力，法蘭尺寸也較大。適用于PN小于等于6.4MPa的容器法蘭和管法蘭。
3、榫槽壓緊面：由榫面、槽面配合構成，墊片安放在槽內，不會被擠出壓緊面，較少受到介質的沖刷和腐蝕。由于密封面較窄，所需螺栓力較小，適用于壓力更高、密封要求嚴格的場合，如易燃、易爆和高度或極度危害毒性介質等重要場合。但結構復雜，墊片易被擠壓在槽內不易清除，更換墊片較難。另外還要注意的是，榫面法蘭在運輸中要加以保護，避免碰撞變形。
4、梯形槽壓緊面：梯形槽壓緊面與橢圓環(huán)墊或八角環(huán)墊配合使用。其槽的錐面與環(huán)墊形成線接觸密封，因此用于高壓力場合。
